Fortilink sobre puente/malla inalámbrica p2p

Configuración:

FortiGate- FortiSwitch(Switch1)puerto7 – FortiAP433F <—Enlace de malla—>FortiAP433F- FortiSwitch(Switch2)puerto7

Port7 tiene VLAN1 nativa.

Configuración:

– Ambos FortiSwitchs deben estar en modo FortiLink:

– Configuración de FortiSwtich:

# config system global

set switch-mgmt-mode fortilink

end

# config switch global

set fortilink-p2p-native-vlan 1

end

Aquí la VLAN1 está configurada porque los puntos de acceso están conectados a la VLAN 1 nativa.

# config switch physical-port

edit «port7»

set fortilink-p2p enable

end

Dado que la VLAN nativa p2p está configurada como 1, la VLAN 4094 de FortiLink se etiquetará entre los FSW, por lo que debe asegurarse de que Leaf AP etiquete la VLAN 4094.

Por lo tanto, los siguientes parámetros deben configurarse en el Leaf AP:

# cfg -a MESH_ETH_BRIDGE=1
# cfg -a MESH_ETH_BRIDGE_VLANS=2,3,4094

#cfg-c

Se pueden agregar varias VLAN usando una coma.

Aquí está el resultado de la interfaz FortiLink troncal Inter-Switch Link (ISL) en ambos FortiSwitches donde se puede ver que la VLAN 4094 está etiquetada.

Switch1:

# sh switch trunk

edit «S124EFxxxx699-0»

set auto-isl 1
set members «port7»

next

# show switch interface

edit «S124EFxxxx699-0»

set allowed-vlans 1,39,50,99,4088-4094
set dhcp-snooping trusted
set edge-port disabled
set snmp-index 33

Switch2:

# sh switch trunk

edit «S124EFxxxx159-0»

set auto-isl 1
set members «port7»

next

# show switch interface S124EFxxxx159-0
  config switch interface

 edit «S124EFxxxx159-0»

set allowed-vlans 1,39,50,99,4088-4094
set dhcp-snooping trusted
set edge-port disabled
set snmp-index 31

next

end

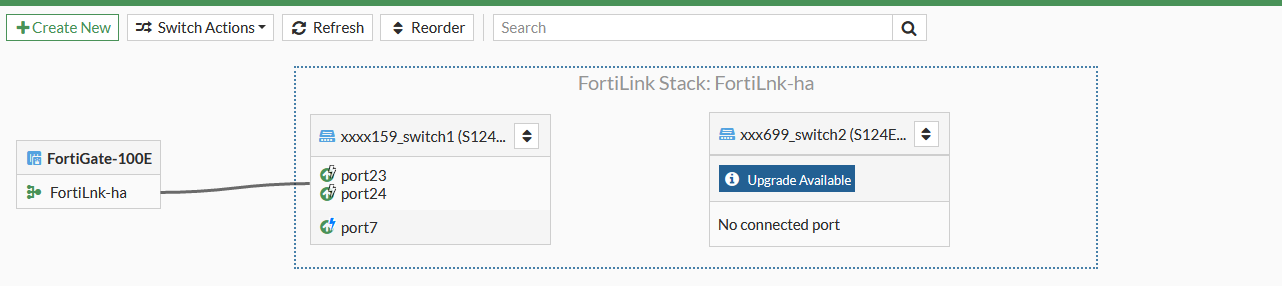

FortiGate:

# execute switch-controller get-conn-status
  Managed-devices in current vdom root:

  FortiLink interface : FortiLnk-ha
  SWITCH-ID VERSION STATUS FLAG ADDRESS JOIN-TIME NAME
  S124EFxxxx159 v7.0.4 (071) Authorized/Up – 169.254.2.3 Fri Jun 17    04:54:27 2022 xxxx159_switch1
  S124EFxxxx699 v7.0.3 (058) Authorized/Up – 169.254.2.4 Fri Jun 17    05:31:11 2022 xxx699_switch2
