| En el siguiente ejemplo, FortiGate está en 7.0.5 y FortiSwitches en 7.0.3:
Configuración de FortiGate: – Configuración de la interfaz fortilink con stp enable. FortiWiFi-60E # show system interface fortilink
# config system interfac3
edit «fortilink»
set vdom «root»
set fortilink enable
set ip 192.168.101.1 255.255.255.0
set allowaccess ping fabric
set type hard-switch
set stp enable
end
– Configurar una prioridad STP más baja en FortiGate para que FortiGate actúe como puente raíz. # config system stp
set switch-priority 4096
end

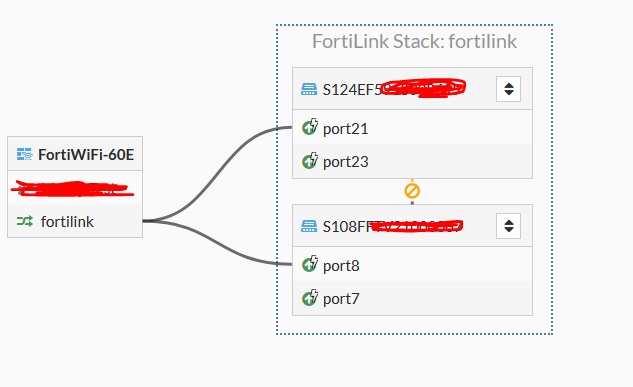

– En uno de los FortiSwtiches, configure una revisión diferente. Para obtener este comportamiento deseado, configure FortiGate para que sea el CIST. Para esto, FortiGate debe tener la prioridad más baja y cada interruptor debe estar en una región diferente. Por lo tanto, es necesario mover un conmutador a otra región configurando la revisión. Luego, FortiGate debería convertirse en la raíz CIST y el enlace entre el interruptor está bloqueado. # config switch-controller managed-switch
FortiWiFi-60E (managed-switch) edit <switch serial#>
# config stp-settings
set local-override enable
set revision 5678
end
– Comandos STP en FortiGate y ambos FortiSwitches: FortiWiFi-60E # get system stp list
bridge ‘fortilink’ prio 4096 mac 90:6C:AC:AA:C6:64 vd ‘root’
root prio 4096 mac 90:6C:AC:AA:C6:64 cost 0
port ‘internal2’ role designated state forward cost 20000 edge no rx 8 tx 5437
port ‘internal5’ role designated state forward cost 20000 edge no rx 4 tx 1606
S124E # diagnose stp instance list
MST Instance Information, primary-Channel:
Instance ID 0 (CST)
Config Priority 24576
Bridge MAC e81cba49213e, MD5 Digest 9999b43d77cc58bba8854f9991c4a487
Root MAC 906cacaac664, Priority 4096, Path Cost 1, Remaining Hops 20
Regional Root MAC e81cba49213e, Priority 24576, Path Cost 0, Root Port 906CACAAC662-0
Active Times Forward Time 15, Max Age 20, Remaining Hops 20
TCN Events Triggered 24 (0d 0h 22m 32s ago), Received 51 (0d 0h 54m 52s ago)
Port Speed Cost Priority Role State HelloTime Flags
________________ ______ _________ _________ ___________ __________ _________ _______________
8FFTV21000067-0 1G 20000 128 ALTERNATIVE DISCARDING 2 EN
906CACAAC662-0 1G 1 128 ROOT FORWARDING 2 EN
S108F# diagnose stp instance list
MST Instance Information, primary-Channel:
Instance ID 0 (CST)
Config Priority 24576
Bridge MAC d476a0b82944, MD5 Digest 9999b43d77cc58bba8854f9991c4a487
Root MAC 906cacaac664, Priority 4096, Path Cost 1, Remaining Hops 20
Regional Root MAC d476a0b82944, Priority 24576, Path Cost 0, Root Port 906CACAAC662-0
Active Times Forward Time 15, Max Age 20, Remaining Hops 20
TCN Events Triggered 16 (0d 0h 55m 36s ago), Received 59 (0d 0h 23m 11s ago)
Port Speed Cost Priority Role State HelloTime Flags
________________ ______ _________ _________ ___________ __________ _________ _______________
4EF5918008699-0 1G 20000 128 DESIGNATED FORWARDING 2 EN
906CACAAC662-0 1G 1 128 ROOT FORWARDING 2 EN
|
